當前位置: 選型首頁 >  森創 >  運動控制 >系列介紹

森創  86S   運動控制

收錄型號： 0條（帶參數型號： 0 條）

選型指南： 5條 應用案例： 0 條

安裝調試： 0 條 安裝調試： 0 條

維護維修： 0 條 升級改造： 0 條

收藏

詳細介紹
86NBYG系列




技術特點

　　絕緣電阻 —— 500VDC 100MΩ Min
　　軸向間隙 —— 1mm Max
　　徑向跳動 —— 0.02mm Max
　　溫　　升 —— 65K Max
　　絕緣強度 —— 750VAC 1Min
　　使用環境溫度—— -25℃～+40℃
　　使用環境濕度—— <85%RH
　　貯存環境溫度—— -5℃～+30℃
　　貯存環境濕度—— <75%RH
　　絕緣等級 —— B級

技術數據

貨物編碼

規格型號

相數

步距角( °)

靜態相電流(A)

相電阻(Ω)

相電感(mH)

保持轉矩(N·m)

定位轉矩(N·m)

重量(Kg)

轉動慣量(g·cm^2)

外形圖

000994

86BYG250AN-SAFRBL-0361

2

0.9/1.8

3.6

0.9

7.2

2.4

0.12

1.5

560

1

000995

86BYG250BN-SAFRBL-0401

2

0.9/1.8

4

1.1

11

5.0

0.21

2.6

1200

1

000882

86BYG250CN-SAKRBL-0501

2

0.9/1.8

5

0.8

6.8

7.5

0.36

3.6

4280

2

典型適配驅動器：

SH-22206A SH-20806N-D SH-20806CN SH-20504 SH-20504D SH-21006C SH-20806D

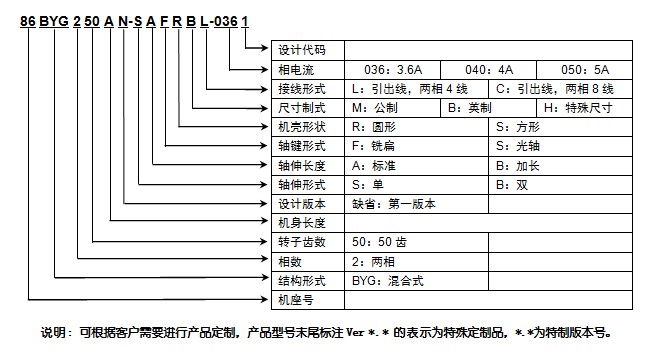

型號說明



點擊放大

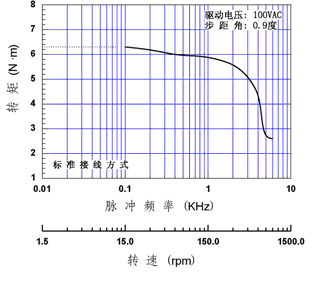

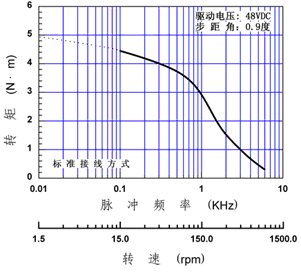

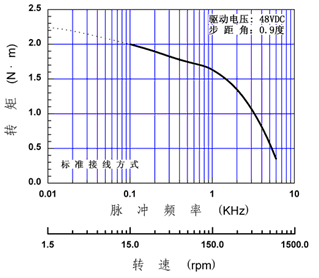

矩頻特性曲線

86NBYG250AN-SAFRBL-0361

86NBYG250BN-SAFRBL-0401

86NBYG250CN-SAKRBL-0501

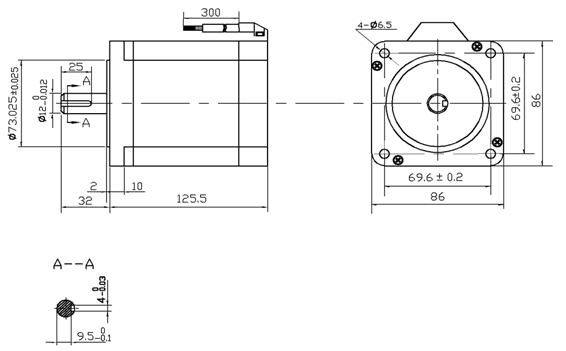

外形尺寸 單位：mm

86BYG250xN-SAFRBL-xxxx

86BYG250CN-SAKRBL-0501

接線說明

引線顏色

紅

綠

藍

黃

電機線說明

A+

A-

B+

B-

注意事項:

1．電機安裝時務必用電機前端蓋安裝止口定位，并注意公差配合；嚴格保證電機軸與負載軸的同心度，否則會造成電機軸彎曲和斷裂。
2．電機與驅動器連接時，請勿接錯相。
