當前位置: 選型首頁 >  森創 >  運動控制 >系列介紹

森創  110BYG   運動控制

收錄型號： 0條（帶參數型號： 0 條）

選型指南： 4條 應用案例： 0 條

安裝調試： 0 條 安裝調試： 0 條

維護維修： 0 條 升級改造： 0 條

收藏

詳細介紹
110BYG系列




技術特點

絕緣電阻——500VDC 100MΩ Min
軸向間隙 —— 1mm Max
徑向跳動——0.02mm Max
溫 升——65K Max
絕緣強度——1000V AC 1Minute
使用環境溫度—— -25℃～+40℃
使用環境濕度—— <85%RH
貯存環境溫度—— -5℃～+30℃
貯存環境濕度—— <75%RH
絕緣等級——B 級

技術數據

貨物編碼

型號

相數

步距角(°)

靜態相電流(A)

相電阻(Ω)

相電感(mH)

保持轉矩(N·m)

定位轉矩(N·m)

空載啟動頻率(KHz)

重量(Kg)

轉動慣量(g·cm2)

外形圖

000332

110BYG250B-SAKRMA-0401

2

0.9/1.8

4.0

0.67

6.5

8

0.6

1.5

5

6000

1

000350

110BYG250C-SAKRMA-0402

2

0.9/1.8

4.0

0.50

5.1

12

2.4

1.4

8.7

11000

1

000360

110BYG250C-SAHRHA-0402

2

0.9/1.8

4.0

0.50

5.1

12

2.4

1.4

8.7

11000

2

000390

110BYG250D-SAKRMA-0502

2

0.9/1.8

5.0

0.65

6.5

18

4.0

1.4

10.7

15000

1

000400

110BYG250D-SAHRHA-0502

2

0.9/1.8

5.0

0.65

6.5

18

4.0

1.4

10.7

15000

2

000450

110BYG260C-SAKRMA-0402

2

0.75/1.5

4.0

0.52

6.0

12

2.4

1.5

8.7

11000

1

000460

110BYG260C-SAHRHA-0402

2

0.75/1.5

4.0

0.52

6.0

12

2.4

1.5

8.7

11000

2

000490

110BYG260D-SAKRMA-0502

2

0.75/1.5

5.0

0.67

7.0

18

4.0

1.5

10.7

15000

1

000500

110BYG260D-SAHRHA-0502

2

0.75/1.5

5.0

0.67

7.0

18

4.0

1.5

10.7

15000

2

表中電機空載啟動頻率的測試條件：驅動電壓為220VAC，半步方式

典型適配驅動器：

SH-21006C SH-22206A

型號說明



點擊放大

矩頻特性曲線

110BYG250B-xxxxxx-xxxx
步 距 角：0.9°
驅動方式：升頻升壓
接線方式：標準方式

110BYG260C-xxxxxx-xxxx
步 距 角：0.75°
驅動方式：升頻升壓
接線方式：標準方式

110BYG250C-xxxxxx-xxxx
步 距 角：0.9°
驅動方式：升頻升壓
接線方式：標準方式

110BYG260D-xxxxxx-xxxx
步 距 角：0.75°
驅動方式：升頻升壓
接線方式：標準方式

110BYG250D-xxxxxx-xxxx
步 距 角：0.9°
驅動方式：升頻升壓
接線方式：標準方式

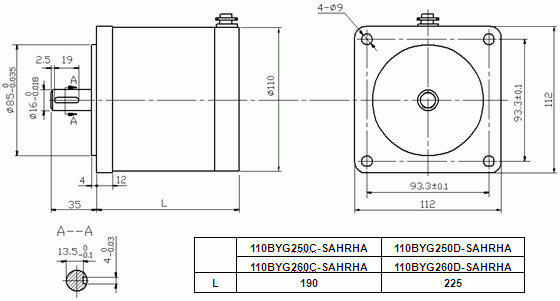

外形尺寸 單位：mm


110BYG2xxx-SAKRMA-xxxx


110BYG2xxx-SAHRHA-xxxx


接線說明

注意事項:

1．電機安裝時務必用電機前端蓋安裝止口定位，并注意公差配合，嚴格保證電機軸與負載軸的同心，否則會造成電機軸彎曲和斷裂。
2．電機與驅動器連接時，請勿接錯相。
3. 對于電機引線方式,用戶訂貨時需事先聲明,由廠家接好線,用戶不必自己改動。
